Régulateur de pression proportionnel

Qu'est-ce qu'un régulateur de pression électronique ?

Dans les environnements industriels et de production automatisés modernes, un contrôle précis de la pression est essentiel à l'efficacité, à la sécurité et à la performance. Un régulateur de pression électronique (RPE) utilise des capteurs pour mesurer la pression en temps réel, un microprocesseur pour traiter les signaux d'entrée et déterminer la sortie requise, et une vanne proportionnelle pour moduler le débit et maintenir la pression souhaitée. Contrairement aux régulateurs mécaniques traditionnels qui reposent sur des ressorts et des membranes, le RPE permet un contrôle numérique précis, une réponse plus rapide, un réglage à distance, une intégration aux systèmes de contrôle et une maintenance réduite.

Principe de fonctionnement d'un régulateur de pression électronique proportionnel

Notre régulateur de pression à commande électronique est un système servo en boucle fermée complet, composé de deux électrovannes, d'un capteur de pression interne et d'une commande électronique. La pression est régulée par deux électrovannes à partir de signaux analogiques afin de maintenir une pression précise ; l'une assure la régulation de l'admission, l'autre celle de l'échappement. La pression de sortie est mesurée par un capteur de pression à rétroaction interne ou externe, qui fournit un signal de retour à la commande électronique. Notre régulateur électropneumatique se caractérise par une vitesse, une pression et une résolution élevées.

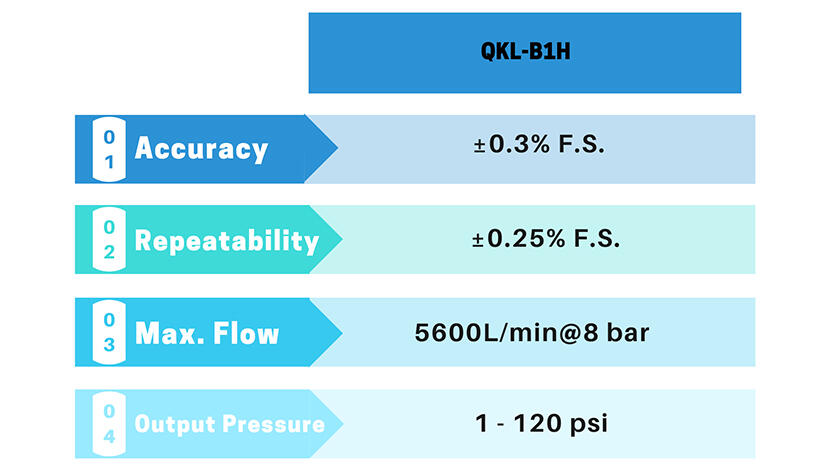

Sélection de régulateurs électroniques :

https://fr.kaolu-co.com/Proportional-Pressure-Regulator/High-Speed-Proportional-Regulator
La série QKL-HS comprend des régulateurs de pression électroniques à 3 voies. Elle se compose d'une électrovanne proportionnelle, d'un transducteur de pression, d'une électronique intelligente et d'un tiroir optimisé. Elle offre un débit élevé, un temps de commutation de pression extrêmement rapide, une grande précision et est compatible avec l'oxygène et l'hydrogène. Grâce à un logiciel interne performant, les paramètres de contrôle sont personnalisables, permettant ainsi à l'utilisateur de définir un profil de pression unique. Elle est disponible avec un signal de commande analogique ou numérique. Le régulateur de pression à commande électronique de la série HS est conçu pour les environnements exigeants et est compatible avec l'oxygène, l'hydrogène et l'hélium.

FAQ – Régulateurs de pression électroniques/numériques proportionnels

1. Quelles sont les différences entre un régulateur de pression proportionnel, un régulateur de pression électronique, un régulateur de pression électropneumatique électronique, un convertisseur I/P, un régulateur de pression numérique et un régulateur de débit d'air avec manomètre numérique ?
   Ce sont les mêmes produits, mais avec des noms différents.
2. Où sont utilisés les régulateurs de pression numériques ? Les régulateurs de pression numériques sont généralement utilisés pour la découpe laser, les machines de moulage par soufflage de plastique, les équipements de contrôle de tension, les machines de fabrication de pneus, etc.
3. Le régulateur de pression est-il résistant à la saleté ?
   Non, il n'est pas résistant aux particules de poussière. Veuillez utiliser de l'air sec et propre et filtrer les particules de moins de 5 μm.
4. Existe-t-il une restriction concernant l'orientation du montage ?
   Le régulateur de pression à commande électronique Arduino est spécialement conçu pour les applications mécaniques. Son orientation de montage est libre ; toutefois, veillez à le protéger des projections d'eau, d'huile et des projections de soudure.

Base de connaissances

Comment fonctionne un régulateur de pression proportionnel ?
Un régulateur de pression proportionnel présente de nombreux avantages par rapport aux régulateurs mécaniques manuels. Un régulateur manuel maintient la pression en aval, de manière optimale avec des débits en amont constants. Cependant, le débit et la pression en amont fluctuent souvent dans la plupart des applications. Les pompes et les compresseurs produisent des impulsions, et la pression varie en fonction de la demande. Lorsqu'un régulateur de pression mécanique manque de précision ou ne réagit pas assez rapidement, la pression de sortie est irrégulière. Ce dispositif simple peut suffire lorsque la précision n'est pas primordiale. En revanche, un régulateur de pression numérique offre une meilleure précision et une pression de sortie stable grâce à l'utilisation d'un signal de commande et d'un signal de retour pour créer une régulation de pression en boucle fermée.

Utilisations des régulateurs
Les régulateurs de pression électroniques (régulateurs d'air électriques) maintiennent une pression de sortie constante au sein d'un système sous pression, même en cas de fluctuations de la pression d'entrée. Les régulateurs de pression mécaniques, généralement réglables manuellement, sont moins adaptés aux environnements de production numérisés. L'utilisation d'un régulateur de pression de gaz électronique avec un système de contrôle numérique permet un contrôle précis de la pression de sortie par de légers ajustements du signal de commande. Un capteur de pression interne crée une boucle de régulation fermée et fournit une tension de retour d'information sur la pression de sortie. La lecture de ce signal permet aux systèmes de contrôle d'effectuer des ajustements en temps réel, améliorant ainsi considérablement la stabilité de la régulation de pression, même dans les applications les plus exigeantes.

Le processus de travail :
Les régulateurs de pression électroniques (régulateurs de pression d'air automatiques) représentent une nette amélioration par rapport aux régulateurs manuels ; simples et très efficaces, ils permettent un contrôle précis. Un régulateur d'air électronique utilise une vanne de remplissage et une vanne de purge pour maintenir la pression de sortie au point de consigne souhaité. Un petit capteur de pression interne surveille la pression de sortie et le contrôleur numérique ajuste le débit des vannes internes afin de maintenir le point de consigne requis (régulation en boucle fermée). Ainsi, lorsque vous définissez la pression souhaitée, le régulateur (régulateur de pression numérique) la maintiendra même en cas de variations de débit dans le système. Le transducteur de pression interne fournit un retour d'information immédiat pour ajuster le débit de la vanne de remplissage ou de purge afin que la pression de sortie reste stable.

Lorsque le signal de commande augmente, la vanne de régulation de pression proportionnelle interne s'active, augmentant la pression dans une chambre pilote interne. De ce fait, une plus grande partie de la pression d'entrée traverse la vanne de remplissage proportionnelle et pénètre dans la chambre pilote. La pression dans cette chambre augmente et actionne la surface supérieure du diaphragme. Par conséquent, la vanne d'alimentation en air reliée au diaphragme s'ouvre et une partie de la pression d'alimentation devient la pression de sortie. Cette pression de sortie est renvoyée au circuit de commande via le capteur de pression. La vanne de remplissage continue de s'ajuster légèrement jusqu'à ce que la pression de sortie atteigne la valeur de consigne du signal de commande.

Veuillez consulter notre vidéo sur : GennDih Enterprise Co. Ltd

Comment les régulateurs de pression proportionnels améliorent-ils la précision de la découpe laser ?
En découpe laser, le maintien d'une pression de gaz d'assistance constante est crucial pour des coupes nettes et sans bavures, ainsi qu'une largeur de trait stable. Les régulateurs mécaniques traditionnels peinent à gérer les variations rapides des conditions de coupe. À l'inverse, les régulateurs de pression proportionnels réagissent en temps réel aux signaux d'entrée des contrôleurs CNC, intègrent des capteurs de rétroaction en boucle fermée et ajustent la pression du gaz de manière dynamique, offrant ainsi un contrôle plus précis (précision de ±0,1 %), une consommation de gaz optimisée, une meilleure répétabilité, une configuration de processus plus rapide et une qualité de coupe supérieure.

Les 5 principales applications du contrôle proportionnel de la pression d'air
La régulation proportionnelle de la pression d'air joue un rôle essentiel dans de nombreux secteurs industriels en permettant un réglage précis et progressif de la pression, contrairement à une simple régulation marche/arrêt. Voici les cinq principales applications :

1. Automatisation industrielle et robotique — Permet une préhension en douceur, une pression adaptative aux charges variables et réduit l'usure des systèmes pneumatiques.
2. Équipements médicaux et de laboratoire — Assure une pression constante dans les appareils tels que les ventilateurs et les instruments chirurgicaux, favorise le contrôle de la qualité de l'air et la conformité aux normes médicales.
3. Fabrication et essais automobiles — Utilisé pour un gonflage précis des pneus, des tests d'étanchéité et une pulvérisation de peinture uniforme, améliorant l'efficacité et réduisant les déchets.
4. Emballage et manutention des matériaux — Contrôle la pression de scellage, ajuste la force de préhension pour les articles délicats et maintient une pression stable dans les machines de remplissage pour les applications alimentaires/de boissons, pharmaceutiques et logistiques.
5. Fabrication de semi-conducteurs et de produits électroniques — Fournit une pression d'air ultra-propre et stable pour la manipulation des plaquettes, la gravure laser et l'assemblage des circuits imprimés, minimisant ainsi les défauts et augmentant les rendements.

Description du produit

Le régulateur de pression électronique à faible débit (régulateur de pression d'air électrique) convient aux industries exigeant des variations de pression précises et une surveillance continue des valeurs de pression. De plus, le régulateur de pression à commande électronique B3-1A est proposé à un prix abordable. Il en va de même pour les régulateurs de gaz électroniques : ce régulateur d'air numérique est capable de résister à des pressions d'air élevées. Par ailleurs, le régulateur de pression électronique (régulateur d'air proportionnel électronique) Arduino est une plateforme électronique open source conçue pour rendre les machines électroniques plus accessibles à l'ère du numérique. Ce régulateur de pression d'air numérique permet une lecture numérique de la pression de sortie. Autre atout : un régulateur de débit d'air avec manomètre numérique permettant de mesurer la pression appliquée au dispositif mécanique pour son fonctionnement.

Disponible avec 3 options de signal d'entrée : 0-10 Vcc, 4-20 mA ou RS485 Modbus. Les signaux de surveillance peuvent être sélectionnés parmi 1-5 V, 0-10 V ou 4-20 mA. Notre conception exclusive offre des régulateurs de pression d'air électroniques monoblocs à haute pression et à haut débit.

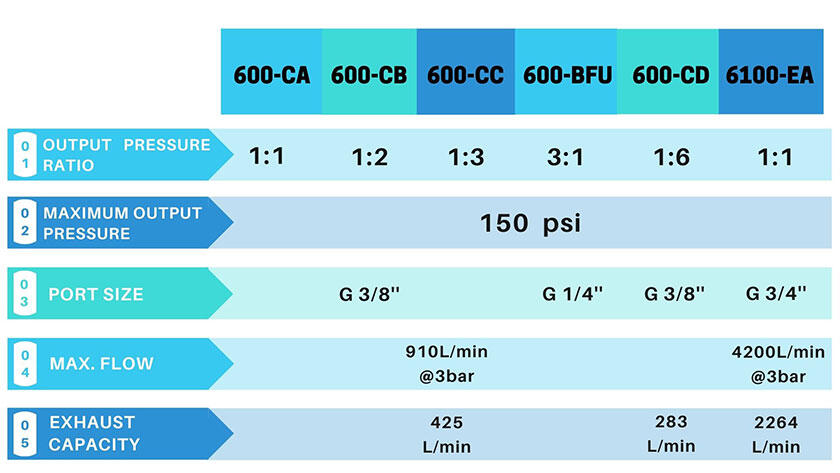

Pour les applications exigeant un débit pneumatique élevé, nous proposons un amplificateur de débit à air comprimé en option. Pour les applications nécessitant un capteur de pression externe, il est également possible de connecter nos régulateurs de pression à des capteurs externes pour une régulation en boucle fermée. Tous nos régulateurs pneumatiques électroniques sont certifiés CE, SGS et RoHS et conformes à la norme ISO 13485. Applications : découpe laser, test d’étanchéité, contrôle de tension, machines de moulage de bouteilles PET, régulation de pression multi-étages, etc.

Applications des régulateurs de pression électroniques
